電機出廠在線測試臺,采用工業控制計算機進行集中控制，一次接線即可完成全部被測項目，集成了工頻耐壓、接地電阻、電機轉速和空載試驗等多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，并對測試結果自動進行分析、判斷;同時具備統計、存儲，打印年、月、日報表等功能。可預置全部被測電機參數，以備檢測時用。
電機試驗臺的重要參數指標以及特性
1、電機試驗臺主要測試參數：輸入電流、電壓、功率;
輸出轉速、扭矩、功率;
2、電機試驗臺主要配置：電渦流測功機，測試控制儀，大平板，聯軸器;
3、電機試驗臺加載控制方式：數字PID恒扭矩控制。
一、參考標準
GB/T1032-2005《三相異步電機試驗方法》
GB/T18488.1-2015《電動汽車用驅動電機系統第一部分技術條件》;
GB/T18488.2-2015《電動汽車用驅動電機系統第二部分試驗方法》;
二、試驗項目
1.輸入電壓、電流
2.輸出轉速、扭矩
3.溫度
4.溫升試驗
5.扭矩轉速特性試驗
6.電機及控制器整體效率測試
7.再生能量饋電試驗(觀察被測電機發電電流)
8.最高工作轉速測試
9.電機與控制器過載能力
10.額定功率測試
11.堵轉試驗

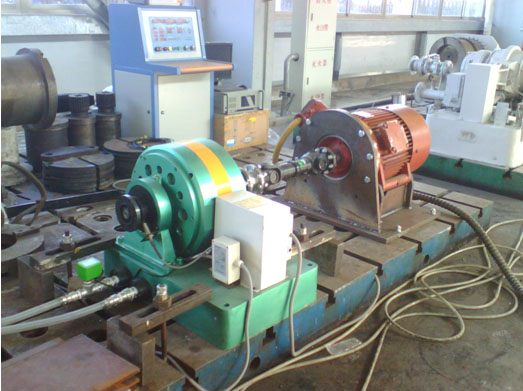

三、電機試驗臺設備組成(參考)
1、機械臺架:用來安裝被試電機、電力測功機、扭矩傳感器等;
2、數字化變頻調速系統，用于對電力測功機進行控制。
3、電機參數測量采集系統。包括電機測試系統的所有測試參數的轉換、采集、計算等。配備一套電壓、電流互感器，用于對電機的電參數進行采集等。
4、工業控制計算機+電機測試控制軟件一套
用戶代表：三一重型裝備有限公司
